作为一名专业的Proe/Creo产品设计师，深入理解金属材料的成形工艺不仅是提升设计可行性的关键，更是优化产品性能、控制成本、缩短研发周期的核心能力。金属制品的成形工艺种类繁多，每种工艺都有其独特的应用场景、设计约束与优势。本文将系统梳理各类主流金属成形工艺，并结合Proe/Creo设计软件的应用，为设计师提供一份实用的工艺大全与设计指南。
一、 减材成形：从坯料中去除材料
这类工艺通过切削、磨削等方式去除多余材料，获得精确形状与尺寸。
- 数控加工（CNC）：
- 工艺概述：利用计算机控制的机床进行铣削、车削、钻削等操作。
- 适用材料：几乎涵盖所有可加工的金属，如铝、钢、铜、钛合金等。
- 设计要点（Proe/Creo）：
- 倒角与圆角：避免锐边，内部直角需预留刀具半径。
- 深径比：控制孔的深度与直径比，避免钻头折断。
- 薄壁设计：考虑加工时的振动与变形，预留足够刚性。
- 模型准备：可直接使用三维模型生成刀具路径（CAM模块），确保模型为实体、无破面。
- 电火花加工（EDM）：
- 工艺概述：利用电蚀原理加工导电材料，特别适合高硬度材料或复杂型腔。
- 适用材料：任何导电金属，尤其在热处理后的模具钢加工中不可或缺。
- 设计要点：注意电极损耗，复杂形状需分拆多个电极；设计时可考虑放电间隙。
二、 增材成形：逐层堆积材料
即3D打印技术，为复杂结构、轻量化设计提供了革命性手段。
- 选择性激光熔融（SLM）/直接金属激光烧结（DMLS）：
- 工艺概述：使用高能激光逐层熔化金属粉末。
- 适用材料：钛合金、不锈钢、铝合金、钴铬合金、模具钢等。
- 设计要点（Proe/Creo）：
- 支撑结构：需为悬空结构（通常大于45°倾角）设计可去除的支撑，可在软件中分析并生成。
- 中空与点阵结构：充分利用软件强大的拓扑优化和晶格生成功能，实现极致轻量化。
- 打印方向：考虑机械性能的各向异性、表面粗糙度以及支撑量，需在打印前确定方向。
三、 塑性成形：利用材料的塑性变形
这是大批量生产中最常用、成本效益最高的工艺类别。
- 冲压：
- 工艺概述：利用模具对板料进行冲裁、弯曲、拉深、成形等。
- 适用材料：钢板、铝板、铜板等薄板材料。
- 设计要点（Proe/Creo）：
- 拔模斜度：深拉深件需考虑脱模。
- 圆角半径：避免尖角，弯曲处外圆角半径至少为板厚的1-2倍。
- 孔与边缘距离：保持至少1倍板厚以上，防止变形撕裂。
- 使用钣金模块：Proe/Creo的钣金模块能精准展开设计，定义折弯半径、K因子，模拟制造过程。
- 锻造：
- 工艺概述：通过锤击或压力使金属坯料在模具中塑性变形，以获得优良的机械性能。
- 适用材料：钢、铝、钛、铜等。
- 设计要点：
- 分模线：设计时必须考虑分模面的位置，通常位于最大截面处。
- 拔模斜度：内外表面均需设计足够的拔模斜度（通常3-5°以上）以便脱模。
- 圆角与肋板：所有尖角需用圆角过渡，肋板厚度应均匀，避免过厚产生缩孔。
- 挤压：
- 工艺概述：金属坯料在压力下通过模具孔型流出，获得固定截面形状的型材。
- 适用材料：铝、铜、钢（热挤）等。
- 设计要点：截面应尽量对称、均匀，避免突然的厚度变化，最小壁厚受材料流动性限制。
- 压铸：
- 工艺概述：将熔融金属高速高压注入钢制模具，快速冷却成形。
- 适用材料：锌、铝、镁、铜合金。
- 设计要点（Proe/Creo）：
- 壁厚均匀：是压铸设计的黄金法则，通常为1-4mm，避免局部厚大产生缩松。
- 加强筋：用加强筋而非增加壁厚来提升强度。
- 拔模斜度：外表面0.5°-1°，内表面1°-2°。
- 模具分析：可使用Creo的模流分析扩展功能或接口，模拟填充、冷却过程，优化浇口和冷却系统设计。
四、 其他重要成形工艺
- 旋压：适合轴对称的回转体薄壁件，如灯罩、器皿、导弹壳体。设计时需注意壁厚变化规律。

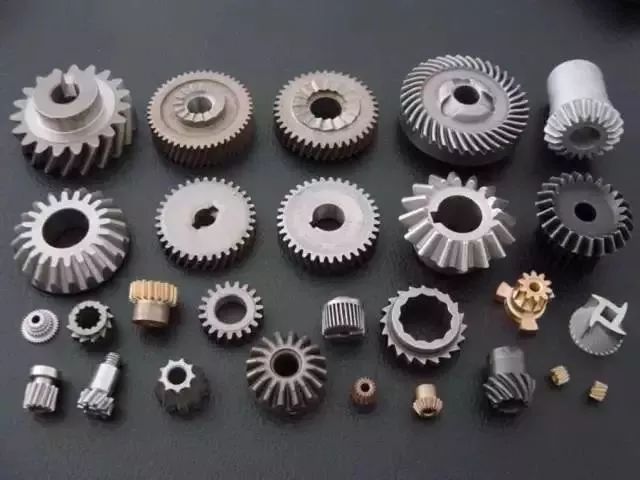

- 粉末冶金：将金属粉末压制成形后烧结。适合制造多孔、含油轴承或复杂小齿轮等。设计需考虑压制方向、避免侧凹、控制密度均匀性。
- 管材成形：包括弯管、液压胀形等，用于制造框架、流体管道。设计时需考虑弯曲半径的最小极限（通常为管径的1-2倍）和截面畸变。
五、 Proe/Creo设计师的工艺整合策略
- 知识库建设：在软件中或外部文档中，建立标准工艺设计规范库（如拔模角、圆角半径、壁厚推荐值）。
- 协同设计：利用Creo的柔性建模和参数化功能，与工艺工程师协同，快速迭代满足制造要求的设计。
- DFM（面向制造的设计）检查：积极运用软件的分析工具或第三方插件，在设计阶段自动检查拔模、厚度、干涉等制造可行性问题。
- 成本意识：在概念设计阶段就考虑工艺选择对模具成本（如冲压模、压铸模）、材料利用率（如排样）和后续加工量的影响。
****：
金属成形工艺是连接创意设计与物理现实的桥梁。掌握这份工艺大全，并善用Proe/Creo这一强大工具进行符合工艺要求的设计，将使产品设计师从“图纸绘制者”真正转变为“产品实现者”，设计出既美观、高性能又易于制造、具有成本竞争力的优秀金属制品。持续学习工艺新知，并将其融入设计思维，是每一位资深设计师的必修课。
